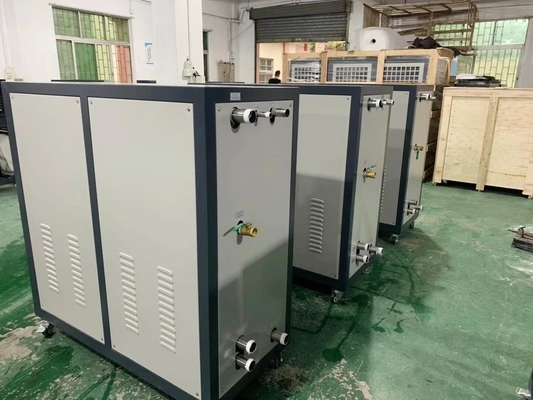

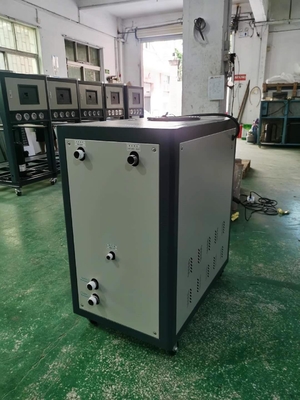

Chłodziarka przemysłowa chłodzona wodą z tworzywa sztucznego OCM-10W do chłodzenia form

OCM-W Chłodzona wodą maszyna chłodząca Chłodzenie przemysłowe...

ZASADA NAZWY

OCM – XX W

① ②

① Maszyna do chłodzenia form Orste

② Moc sprężarki (HP), W = chłodzenie wodą

CECHY

1. Zakres chłodzenia wynosi od 7 do 25^oC.

2. Zaizolowany zbiornik na wodę wykonany jest ze stali nierdzewnej.

3. Termostat przeciwzamrożeniowy jest wyposażeniem standardowym.

4. Wysokowydajny czynnik chłodniczy R22 jest stosowany w serii OMC-W.Pętla chłodnicza sterowana presostatami wysokiego i niskiego ciśnienia zapewnia dobry efekt chłodzenia.

5. Zabezpieczenie przed przeciążeniem jest standardowo wyposażone w sprężarkę i pompę.

6. Precyzyjny regulator temperatury o dokładności ±1^oC jest adoptowany.

7. Pompa niskiego ciśnienia jest wyposażeniem standardowym.

8. Zastosowano markową sprężarkę o niskim poziomie hałasu, niskim zużyciu energii i długiej żywotności.

9. Przyjęto skraplacz rurowy z doskonałym przenoszeniem ciepła i szybkim efektem chłodzenia.

APLIKACJA

Chłodziarka do form służy do skrócenia cyklu formowania wyrobów, ma również zastosowanie do chłodzenia urządzeń w celu utrzymania wymaganej temperatury.Poza tym nadaje się do innych dziedzin przemysłu o podobnych wymaganiach dotyczących chłodzenia.

SCHEMAT FUNKCJONALNY

Sprężarka zaczyna działać, gdy uruchomi się chłodziarka formy OCM-W.Czynnik chłodniczy jest sprężany do gazu o wysokiej temperaturze i wysokim ciśnieniu w procesie od B do C, a następnie jest schładzany podczas przechodzenia przez skraplacz i zamieniany w ciecz.Ciepło jest odbierane przez powietrze chłodzące.W procesie od C do D do E i F ciekły czynnik chłodniczy jest osuszany i filtrowany przez filtr odwadniający.Następnie przechodzi przez elektrozawór, czujnik poziomu, a następnie dociera do zaworu rozprężnego.W procesie od F do G płynny czynnik chłodniczy pod wysokim ciśnieniem jest dławiony i rozprężany przez zawór rozprężny ciepła, a temperatura spada.W procesie od G do A schłodzona woda odbiera ciepło wody procesowej w parowniku i wraca z powrotem do sprężarki.Ten proces wymiany ciepła powtarza się, aż woda procesowa zostanie schłodzona do wymaganej temperatury.

Funkcja obejścia gorącego powietrza: sprężarka kontynuuje pracę, gdy woda procesowa zostanie schłodzona do wymaganej temperatury, a następnie zawór obejściowy gorącego powietrza otwiera się, gdy temperatura spada do ustawionej wartości.Część czynnika chłodniczego ze sprężarki przechodzi przez zawór obejściowy, a następnie dociera do parownika, równoważąc część wydajności chłodniczej maszyny, a następnie wraca do sprężarki bez przechodzenia przez skraplacz.Za pomocą zaworu obejściowego gorącego powietrza system może pozostać w stanie zrównoważonym i zachować dokładność sterowania w granicach ±1^oC w międzyczasie.

PARAMETRY

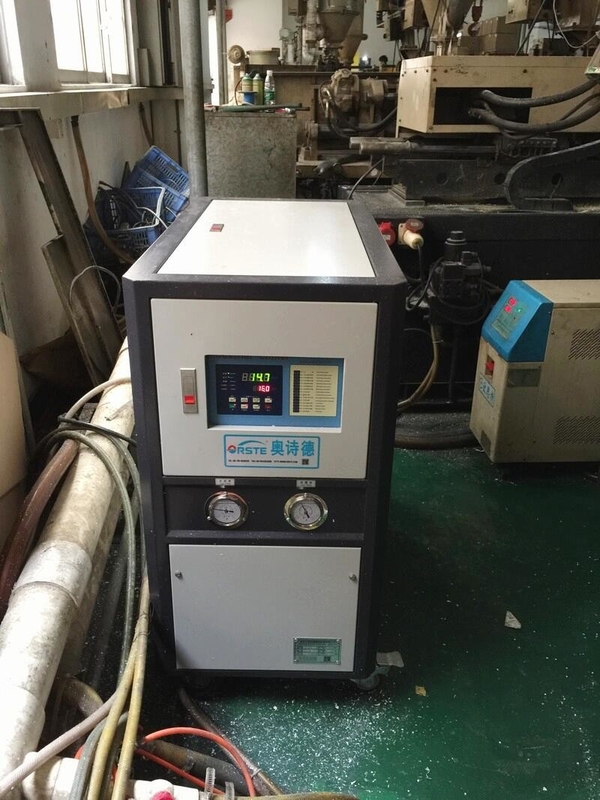

Przypadki zastosowania
