Grzejnik olejowyRegulator temperatury formyDo formowania wtryskowego tworzyw sztucznych OMT-910-O

Podgrzewacz regulatora temperatury formy OMT-O.pdf

ZASADA NAZWYJednostka kontroli temperatury oleju

OMT – xxxx – xx

① ② ③

① Regulator temperatury formy Orste

② Pierwsze dwie liczby: moc grzałki (kw)

Ostatnie dwie liczby: moc pompy (*10^-1HP)

③ Uwagi

HTO: Medium to olej o wysokiej temperaturze D: Podwójne strefy grzewcze

cechy produktuzJednostka kontroli temperatury oleju

• Wyposażony w tygodniowy automatyczny timer start/stop, ekran można konwertować między chińskim a angielskim.Jednostkę temperatury można przeliczać między^oF i^oC.
• Wielostopniowy system kontroli temperatury PID może utrzymywać temperaturę formy z dokładnością ±0,5^oC.
• Przyjmuje wysokowydajną pompę obiegu wody, która może sprostać wymaganiom kontroli temperatury dla precyzyjnych form i pętli formy o mniejszej średnicy, aby uzyskać precyzyjną kontrolę temperatury i wysokowydajną wymianę ciepła.Pompa wewnątrz przyjmuje stal nierdzewną, aby uniknąć wybuchu.
• Wiele urządzeń zabezpieczających, w tym zabezpieczenie przed odwrotną fazą zasilania, zabezpieczenie przed przeciążeniem pompy, zabezpieczenie przed przegrzaniem i zabezpieczenie przed niskim poziomem, które może automatycznie wykrywać nieprawidłowe działanie i sygnalizować to za pomocą widocznego alarmu.
• W przypadku standardowego OMT-W temperatura ogrzewania może osiągnąć 200^oC, podczas gdy dla OMT-HT może osiągnąć 300^oC.
• Wyposażony w zabezpieczenie przed wysokim ciśnieniem, odciążenie bezpieczeństwa, automatyczne doprowadzenie wody i odpowietrzenie.
• Przyjmuje chłodzenie pośrednie, dzięki czemu kontrola temperatury jest bardziej precyzyjna i przyspiesza wymianę ciepła.

AplikacjazJednostka kontroli temperatury oleju

Podgrzewacze wody serii OMT-O są szeroko stosowane w produkcji wyrobów z tworzyw sztucznych.Stosowane są głównie do podgrzewania formy i utrzymywania temperatury, mogą być również stosowane w innych podobnych dziedzinach.Dzięki pośredniemu chłodzeniu wysoka temp.olej zawrócony z formy jest chłodzony, a następnie sprężany i wysyłany do formy po podgrzaniu, aby spełnić wymagania dotyczące ciepła i utrzymania temperatury.Mogą skrócić cykl formowania produktu i poprawić wydajność produkcji.

SCHEMAT FUNKCJONALNYJednostka kontroli temperatury oleju

Wysoka temp.olej wraca do maszyny, a następnie jest tłoczony pompą do grzałek.Po podgrzaniu olej zostanie wtłoczony do formy i zatoczy koło.W trakcie tego procesu, jeśli temperatura oleju jest zbyt wysoka, system aktywuje zawór elektromagnetyczny, aby umożliwić wodzie chłodzącej pośrednie schłodzenie oleju o wysokiej temperaturze, aż temperatura spadnie do wymagań systemu.Jeśli temperatura będzie nadal rosła i osiągnie wartość zadaną EGO, system włączy alarm dźwiękowy i zatrzyma działanie.System włączy alarm niskiego poziomu i przestanie działać, jeśli poziom oleju spadnie poniżej wartości zadanej.

PARAMETRY zJednostka kontroli temperatury oleju

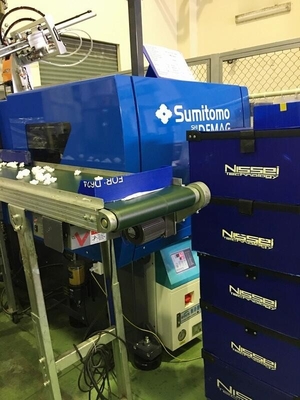

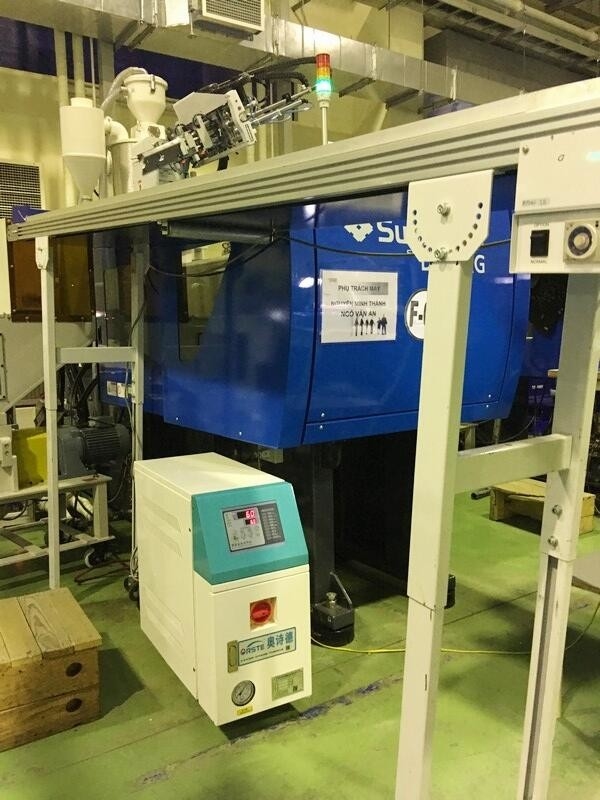

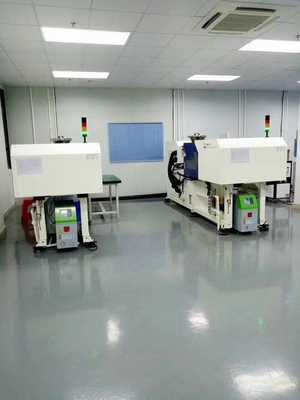

Przypadki zastosowaniaJednostka kontroli temperatury oleju

Konserwacja i naprawa

Zwróć uwagę na następujące zasady podczas konserwacji:

1) Podczas sprawdzania maszyny potrzebne są co najmniej dwie osoby.Pozwól maszynie ostygnąć, wyłącz zasilanie, spuść wodę i wodę.Przed sprawdzeniem i konserwacją upewnij się, że jest wystarczająco dużo miejsca.

2) Maszyna pracuje w wysokiej temperaturze.Zatrzymaj maszynę, poczekaj, aż ostygnie.Przed serwisowaniem lub konserwacją załóż rękawice ochronne.

3) Aby przedłużyć żywotność maszyny i zapobiec wypadkom, sprawdzaj maszynę ze stałą częstotliwością.

4) Podczas pracy woda nagrzewa się do wysokiej temperatury, poczekaj, aż spadnie poniżej 50 ℃, aby przeprowadzić naprawę lub konserwację.(Należy pamiętać, że sprawdzanie lub rozbieranie urządzenia podczas pracy jest niebezpieczne.)
