Nagrzewnica olejowa OMT 380VRegulator temperatury formyMaszyna Do Wtrysku Tworzywa Sztucznego

Podgrzewacz regulatora temperatury formy OMT-O.pdf

ZASADA NAZWYRegulator temperatury formowania wtryskowego

OMT – xxxx – xx

① ② ③

① Regulator temperatury formy Orste

② Pierwsze dwie liczby: moc grzałki (kw)

Ostatnie dwie liczby: moc pompy (*10^-1HP)

③ Uwagi

HTO: Medium to olej o wysokiej temperaturze D: Podwójne strefy grzewcze

cechy produktuzRegulator temperatury formowania wtryskowego

• Wyposażony w tygodniowy automatyczny timer start/stop, ekran można konwertować między chińskim a angielskim.Jednostkę temperatury można przeliczać między^oF i^oC.
• Wielostopniowy system kontroli temperatury PID może utrzymywać temperaturę formy z dokładnością ±0,5^oC.
• Przyjmuje wysokowydajną pompę obiegu wody, która może sprostać wymaganiom kontroli temperatury dla precyzyjnych form i pętli formy o mniejszej średnicy, aby uzyskać precyzyjną kontrolę temperatury i wysokowydajną wymianę ciepła.Pompa wewnątrz przyjmuje stal nierdzewną, aby uniknąć wybuchu.
• Wiele urządzeń zabezpieczających, w tym zabezpieczenie przed odwrotną fazą zasilania, zabezpieczenie przed przeciążeniem pompy, zabezpieczenie przed przegrzaniem i zabezpieczenie przed niskim poziomem, które może automatycznie wykrywać nieprawidłowe działanie i sygnalizować to za pomocą widocznego alarmu.
• W przypadku standardowego OMT-W temperatura ogrzewania może osiągnąć 200^oC, podczas gdy dla OMT-HT może osiągnąć 300^oC.
• Wyposażony w zabezpieczenie przed wysokim ciśnieniem, odciążenie bezpieczeństwa, automatyczne doprowadzenie wody i odpowietrzenie.
• Przyjmuje chłodzenie pośrednie, dzięki czemu kontrola temperatury jest bardziej precyzyjna i przyspiesza wymianę ciepła.

AplikacjazRegulator temperatury formowania wtryskowego

Podgrzewacze wody serii OMT-O są szeroko stosowane w produkcji wyrobów z tworzyw sztucznych.Stosowane są głównie do podgrzewania formy i utrzymywania temperatury, mogą być również stosowane w innych podobnych dziedzinach.Dzięki pośredniemu chłodzeniu wysoka temp.olej zawrócony z formy jest chłodzony, a następnie sprężany i wysyłany do formy po podgrzaniu, aby spełnić wymagania dotyczące ciepła i utrzymania temperatury.Mogą skrócić cykl formowania produktu i poprawić wydajność produkcji.

SCHEMAT FUNKCJONALNYRegulator temperatury formowania wtryskowego

Wysoka temp.olej wraca do maszyny, a następnie jest tłoczony pompą do grzałek.Po podgrzaniu olej zostanie wtłoczony do formy i zatoczy koło.W trakcie tego procesu, jeśli temperatura oleju jest zbyt wysoka, system aktywuje zawór elektromagnetyczny, aby umożliwić wodzie chłodzącej pośrednie schłodzenie oleju o wysokiej temperaturze, aż temperatura spadnie do wymagań systemu.Jeśli temperatura będzie nadal rosła i osiągnie wartość zadaną EGO, system włączy alarm dźwiękowy i zatrzyma działanie.System włączy alarm niskiego poziomu i przestanie działać, jeśli poziom oleju spadnie poniżej wartości zadanej.

PARAMETRY zRegulator temperatury formowania wtryskowego

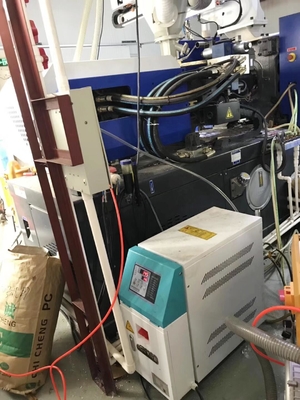

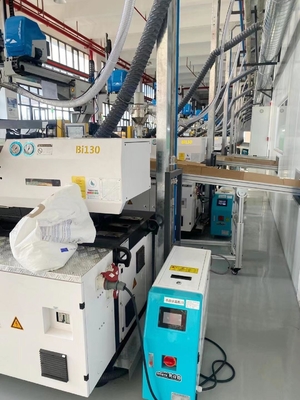

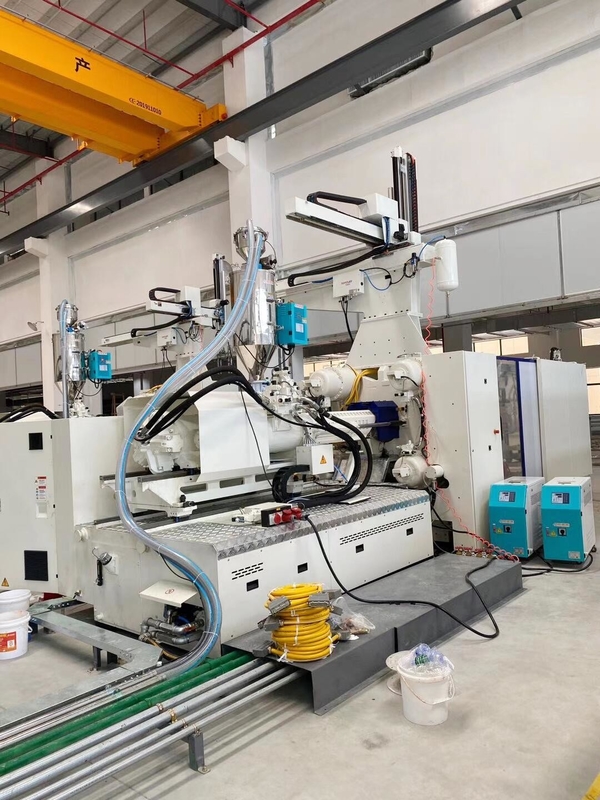

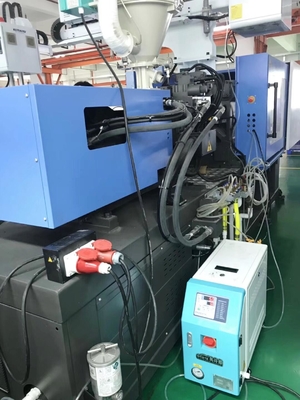

Przypadki zastosowaniaRegulator temperatury formowania wtryskowego

Sprawy wymagające uwagi

Instalacja elektryczna maszyny powinna być wykonana przez wykwalifikowanych elektryków.

Przed podłączeniem do źródła prądu przemiennego ustaw przełącznik zasilania w pozycji OFF.Gdy podłączone jest źródło prądu zmiennego, upewnij się, że specyfikacje i stopień zabezpieczenia przed przeciążeniem wyłącznika zasilania są odpowiednie i niezawodne.Gdy maszyna jest pod opieką lub konserwacją, wyłącz zarówno wyłącznik zasilania, jak i przełącznik automatycznego działania.
