Formowanie wtryskowe tworzyw sztucznychKontroler temperaturyNagrzewnica olejowa OMT 3 fazy 380V

Podgrzewacz regulatora temperatury formy OMT-O.pdf

ZASADA NAZWYRegulator temperatury grzejnika

OMT – xxxx – xx

① ② ③

① Regulator temperatury formy Orste

② Pierwsze dwie liczby: moc grzałki (kw)

Ostatnie dwie liczby: moc pompy (*10^-1HP)

③ Uwagi

HTO: Medium to olej o wysokiej temperaturze D: Podwójne strefy grzewcze

cechy produktu zRegulator temperatury grzejnika

• Wyposażony w tygodniowy automatyczny timer start/stop, ekran można konwertować między chińskim a angielskim.Jednostkę temperatury można przeliczać między^oF i^oC.
• Wielostopniowy system kontroli temperatury PID może utrzymywać temperaturę formy z dokładnością ±0,5^oC.
• Przyjmuje wysokowydajną pompę obiegu wody, która może sprostać wymaganiom kontroli temperatury dla precyzyjnych form i pętli formy o mniejszej średnicy, aby uzyskać precyzyjną kontrolę temperatury i wysokowydajną wymianę ciepła.Pompa wewnątrz przyjmuje stal nierdzewną, aby uniknąć wybuchu.
• Wiele urządzeń zabezpieczających, w tym zabezpieczenie przed odwrotną fazą zasilania, zabezpieczenie przed przeciążeniem pompy, zabezpieczenie przed przegrzaniem i zabezpieczenie przed niskim poziomem, które może automatycznie wykrywać nieprawidłowe działanie i sygnalizować to za pomocą widocznego alarmu.
• W przypadku standardowego OMT-W temperatura ogrzewania może osiągnąć 200^oC, podczas gdy dla OMT-HT może osiągnąć 300^oC.
• Wyposażony w zabezpieczenie przed wysokim ciśnieniem, odciążenie bezpieczeństwa, automatyczne doprowadzenie wody i odpowietrzenie.
• Przyjmuje chłodzenie pośrednie, dzięki czemu kontrola temperatury jest bardziej precyzyjna i przyspiesza wymianę ciepła.

Aplikacja zRegulator temperatury grzejnika

Podgrzewacze wody serii OMT-O są szeroko stosowane w produkcji wyrobów z tworzyw sztucznych.Stosowane są głównie do podgrzewania formy i utrzymywania temperatury, mogą być również stosowane w innych podobnych dziedzinach.Dzięki pośredniemu chłodzeniu wysoka temp.olej zawrócony z formy jest chłodzony, a następnie sprężany i wysyłany do formy po podgrzaniu, aby spełnić wymagania dotyczące ciepła i utrzymania temperatury.Mogą skrócić cykl formowania produktu i poprawić wydajność produkcji.

SCHEMAT FUNKCJONALNYzRegulator temperatury grzejnika

Wysoka temp.olej wraca do maszyny, a następnie jest tłoczony pompą do grzałek.Po podgrzaniu olej zostanie wtłoczony do formy i zatoczy koło.W trakcie tego procesu, jeśli temperatura oleju jest zbyt wysoka, system aktywuje zawór elektromagnetyczny, aby umożliwić wodzie chłodzącej pośrednie schłodzenie oleju o wysokiej temperaturze, aż temperatura spadnie do wymagań systemu.Jeśli temperatura będzie nadal rosła i osiągnie wartość zadaną EGO, system włączy alarm dźwiękowy i zatrzyma działanie.System włączy alarm niskiego poziomu i przestanie działać, jeśli poziom oleju spadnie poniżej wartości zadanej.

PARAMETRYzRegulator temperatury grzejnika

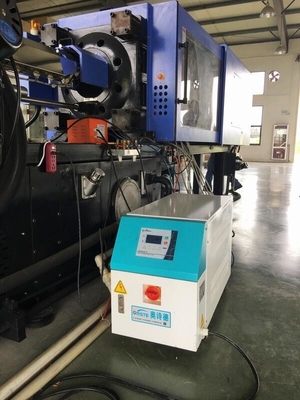

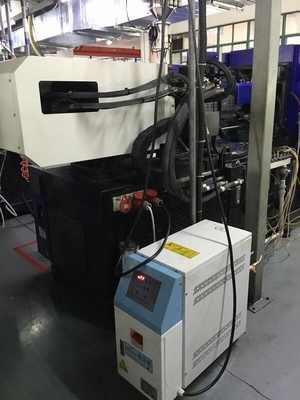

Przypadki aplikacjizRegulator temperatury grzejnika

Klauzula wyłączenia

Poniższe oświadczenia wyjaśniają obowiązki i przepisy dotyczące każdego kupującego lub użytkownika, który kupuje produkty i akcesoria od ORSTE (w tym pracowników i agentów).

ORSTE jest zwolniona z odpowiedzialności za wszelkie koszty, opłaty, roszczenia i straty spowodowane następującymi przyczynami:

1. Wszelkie nieostrożne lub wykonane przez człowieka instalacje, obsługa i konserwacja maszyn bez odniesienia się do Instrukcji przed użyciem maszyny.

2. Wszelkie incydenty pozostające poza kontrolą człowieka, które obejmują spowodowane przez człowieka złośliwe lub umyślne uszkodzenia lub anormalną moc, a także usterki maszyn spowodowane przez nieodparte klęski żywiołowe, w tym pożar, powódź, burzę i trzęsienie ziemi.

3. Wszelkie działania operacyjne, które nie są autoryzowane przez ORSTE na maszynie, w tym dodawanie lub wymiana akcesoriów, demontaż, dostawa lub naprawa.

4. Używanie materiałów eksploatacyjnych lub mediów olejowych, które nie są zalecane przez ORSTE.

Uwaga dotycząca konserwacji

1) Przed przystąpieniem do czynności serwisowych i konserwacyjnych wyłącz wyłącznik główny i wyłącznik kontrolny oraz odłącz przewód zasilający od zasilania.

2) Pamiętaj, aby nie modyfikować okablowania elektrycznego ani nie montować ponownie elementów elektrycznych wewnątrz skrzynki sterowniczej.

3) Zawsze sprawdzaj schemat elektryczny w tej instrukcji, aby sprawdzić i naprawić problemy z okablowaniem elektrycznym.

4) Obsługa i konserwacja części elektrycznych powinna być wykonywana wyłącznie przez wykwalifikowanych elektryków.
